[구조해석 기초] 3.모드해석(2)

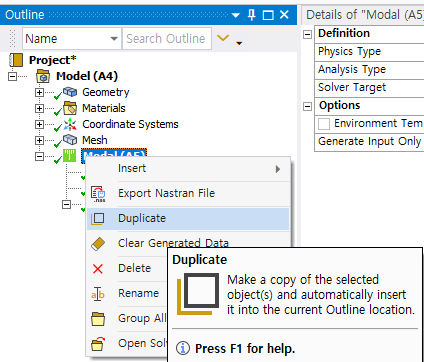

- Duplicate(복제)를 이용하여 새로운 경계조건에서 해석을 해보자

---

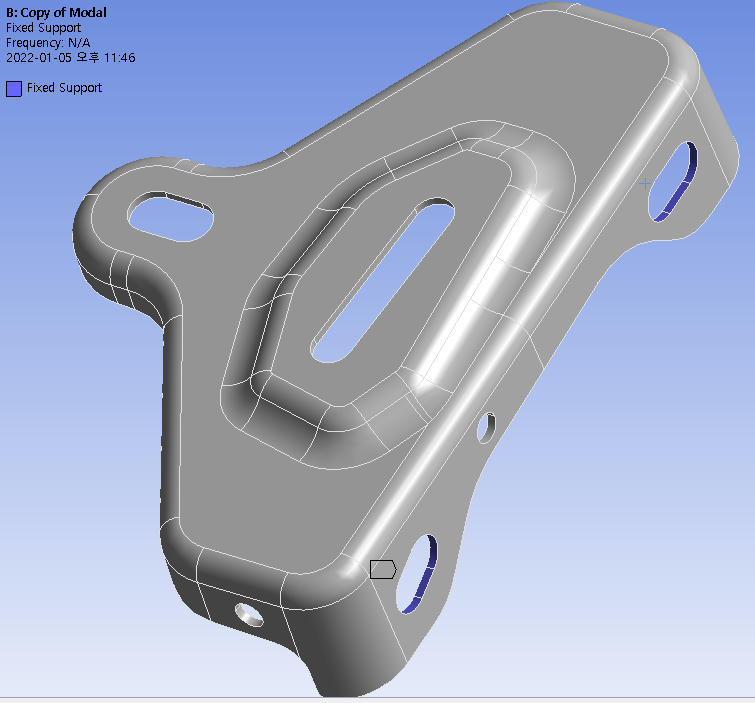

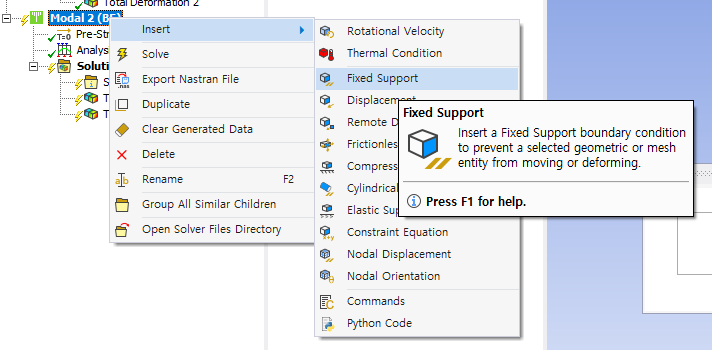

- Fixed support 기능을 이용하여 양쪽 Hole을 고정해준다.

- 실제 적용했을 때 어떤 모양으로 진동을하고 어떤 주파수에서 mode가 나타나는 지 알 수 있다.

---

- 경계조건이 새로 생성되었기 때문에 주파수 범위를 no로 설정





<결과>

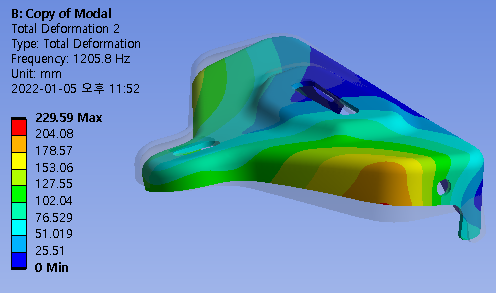

<1,2번 mode shape>



---

진동 해석시

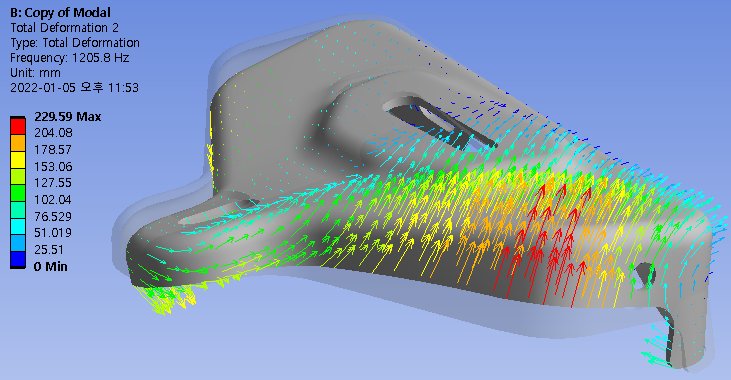

- Vectors : 움직이는 방향을 볼 수 있다.

  - Elemetn Aligned : 각 element에 벡터를 표시한다.

  - Grid Aligned : 일정 grid(간격 조절가능) 간격으로 벡터를 표시한다.

    (Vectors 한번 더 누르면 원래대로 돌아옴)

=> 복잡한 물체일수록 어느 방향으로 움직이는지 잘 안보이기 때문에 복잡한 형상에 사용

---

* 앞에서 설정한 ( Analysis Setting - Output Controls - Stress / Strain ) 을 이용

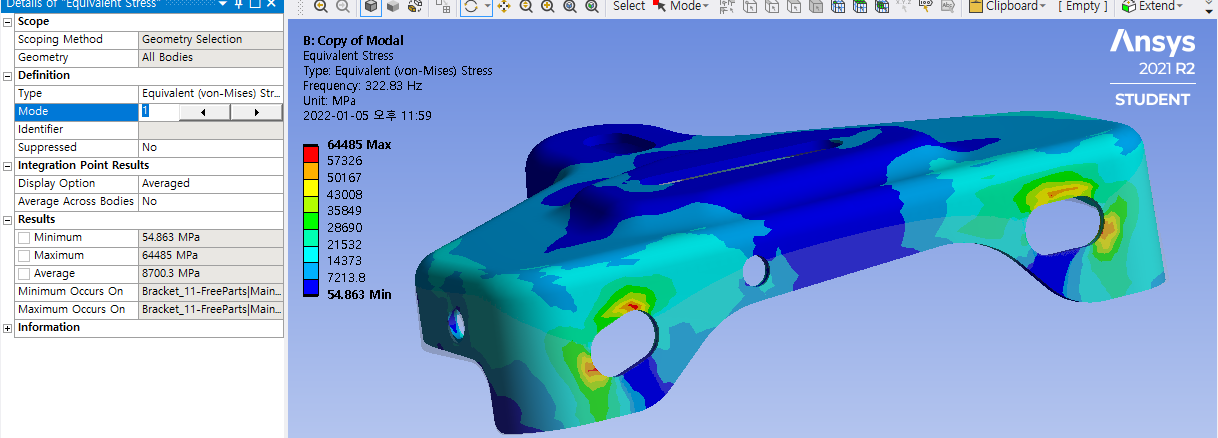

- Solution - Insert - Stress - Equivalent : mode 번호에 따른 응력상태를 볼 수 있다.

(마찬가지로 하중을 주지 않았기 때문에 값 자체에는 의미가 없다.)

=> 빨간색 부분에 더 많은 응력이 가해진다 정도로만 해석

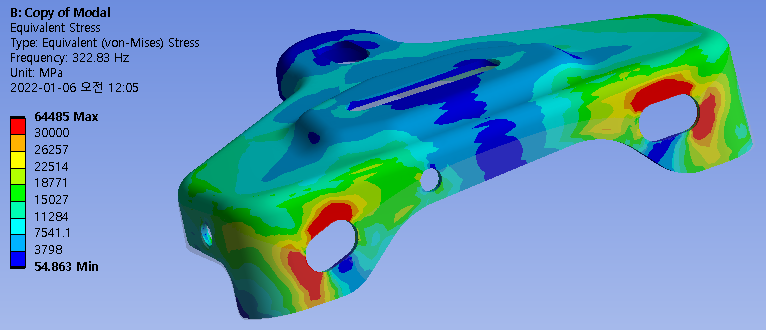

* 아래 그림과 같이 빨간색의 절반정도의 값을 넣어서 빨간색 응력의 비율을 조절 할 수 있다.



결론 : Strain이나 Stress를 이용하여 떨림이 어느곳에서 일어나고 응력이 어디서 가장 큰지를 알 수 있다.

---
