[구조해석 기초] 1. Element Size

Ansys - Static Structure- Engineering Data

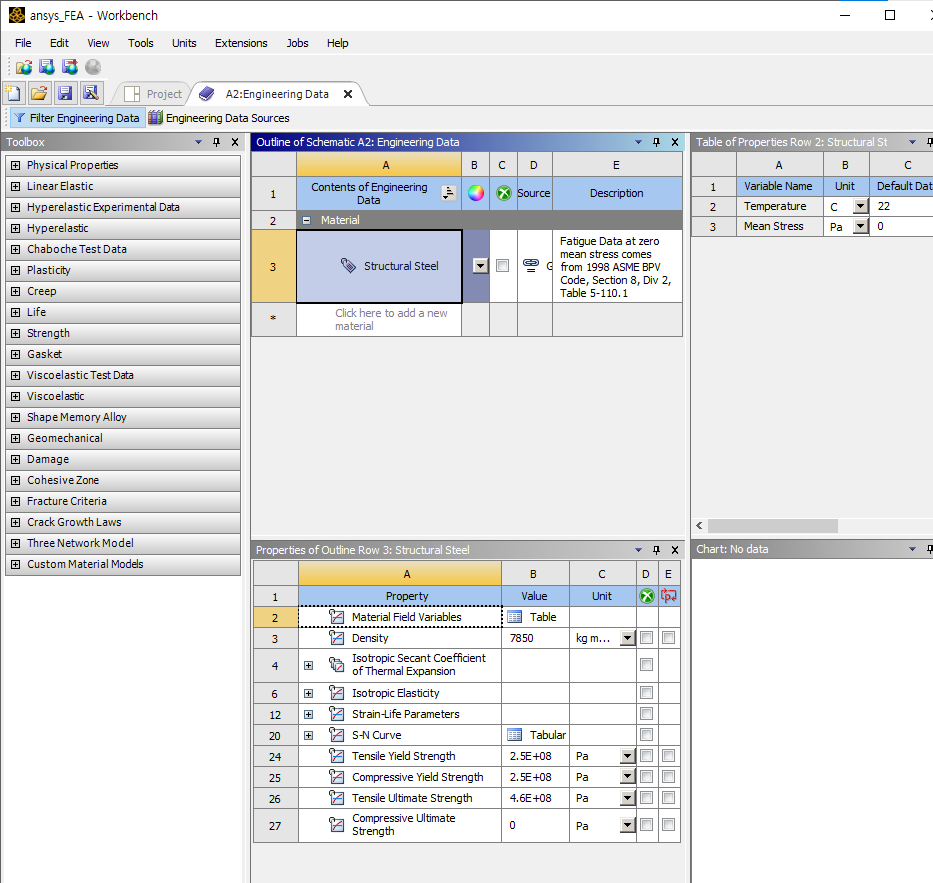

Engineering Data

- 재료에 대한 물성치를 설정하고 추가할 수있다.

- 임의의 물성치를 설정하여 재료를 설정할 수 있다.

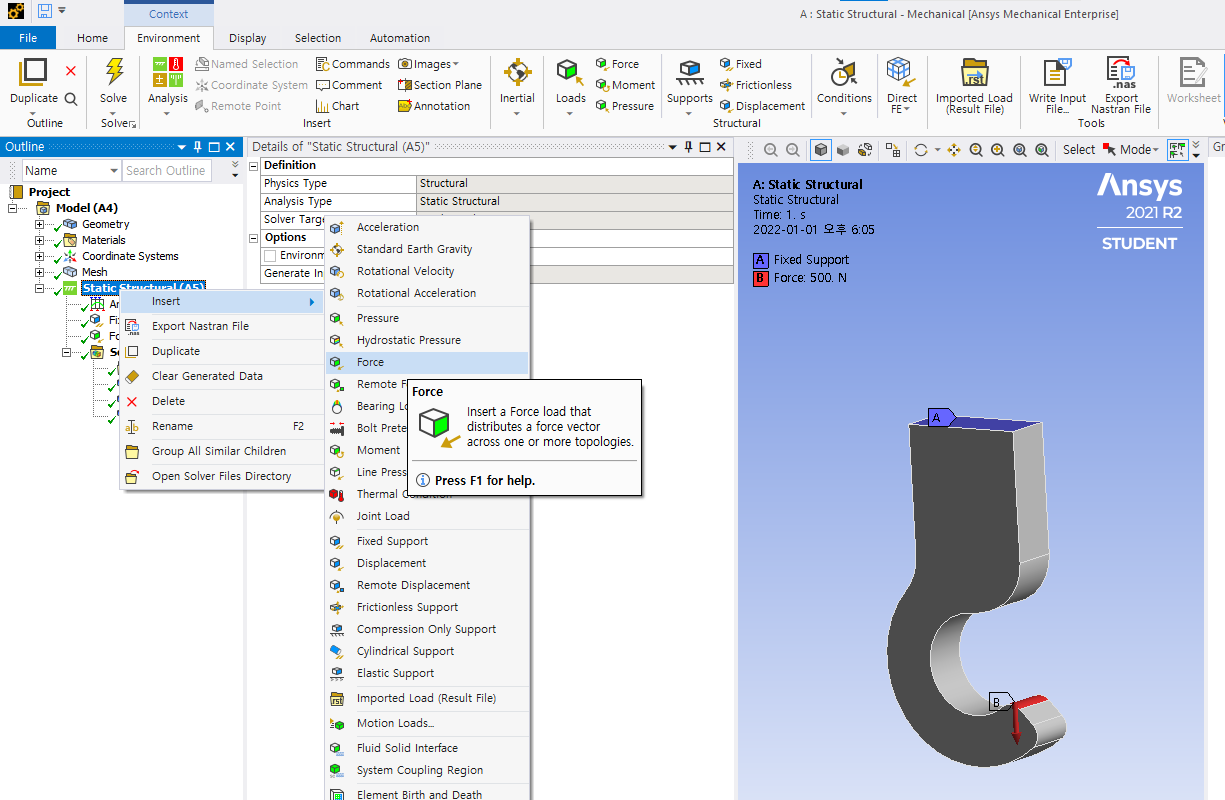

- Static structure -> Force : 단면에 하중을 가하는 기능

     - component : x, y, z 의 좌표로 힘의 방향과 크기를 정의

     - vector : structure의 단면, 선을 참조하여 벡터의 방향을 정의하고 힘의 크기를 설정

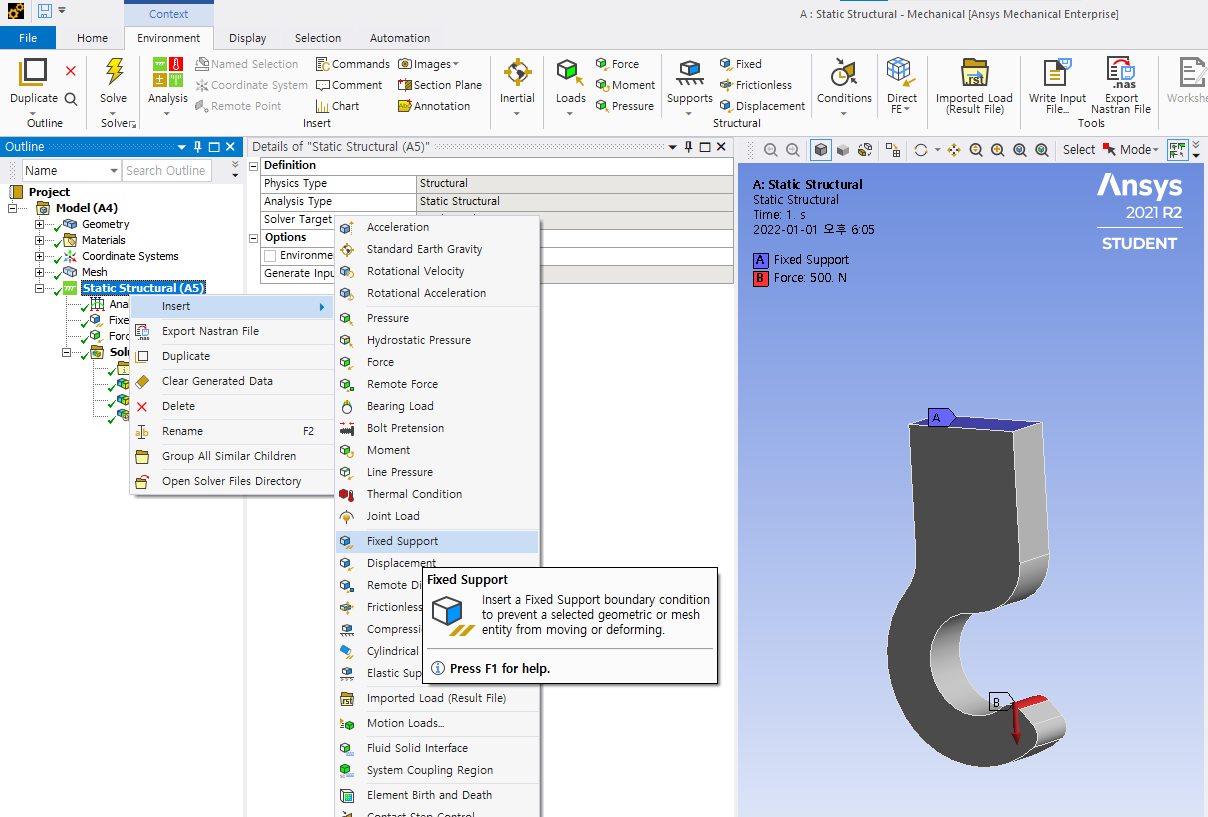

- Static Structural - Fixed Support : 고정되는 면을 정의하는 기능



- Total Deformation : 전체 변형을 볼 수 있는 기능

- Equivalent Stress : stress 분포를 볼 수 있는 기능

- Force reaction : 설정한 고정점에 의한 반력을 확인할 수 있는 기능

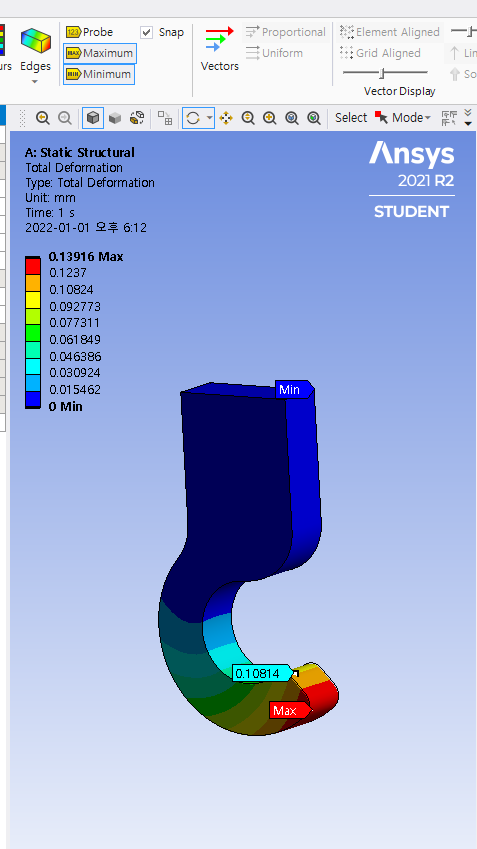

Total Deformation

- Maximum : 최대 변형 지점, 최대 응력지점을 표시

- Minimum : 최소 변형 지점, 최소 응력지점을 표시

- Probe : 사용자가 선택한 임의의 점에 대한 응력이나 변형률을 표시

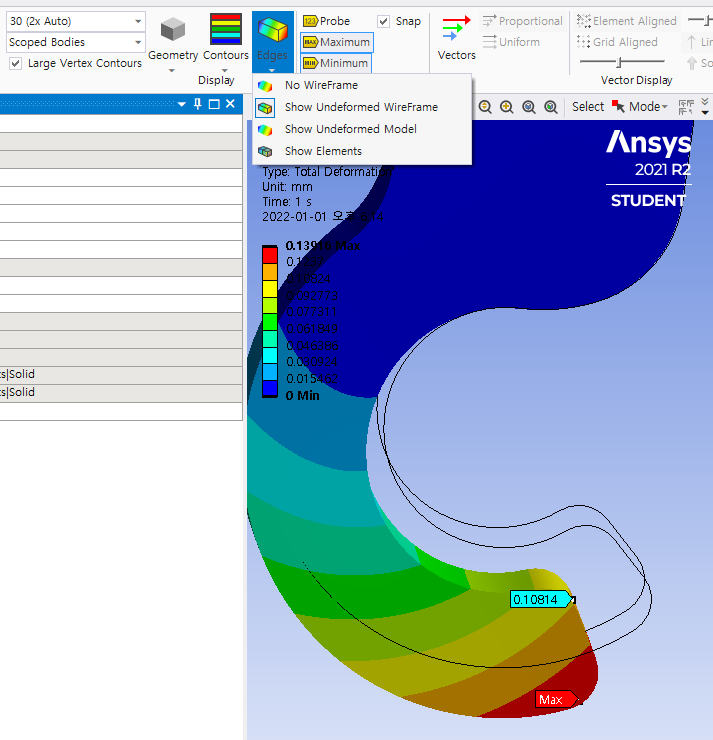

- Edge -> Show Undeformed WireFrame : 변형전과 후의 물체를 볼 수있는 기능

* 30(2x Auto) : 처음 나온 숫자만큼 변형도를 곱하여 표시해주는 기능, 1배수는 1.0(True Scale)

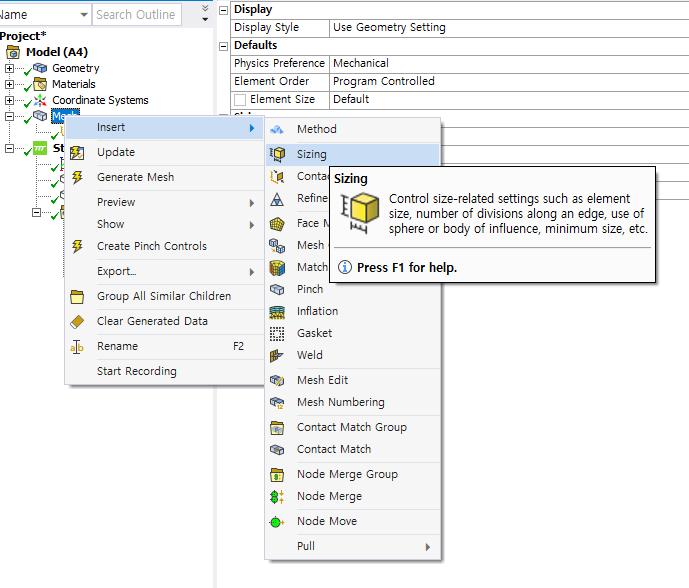

Sizing

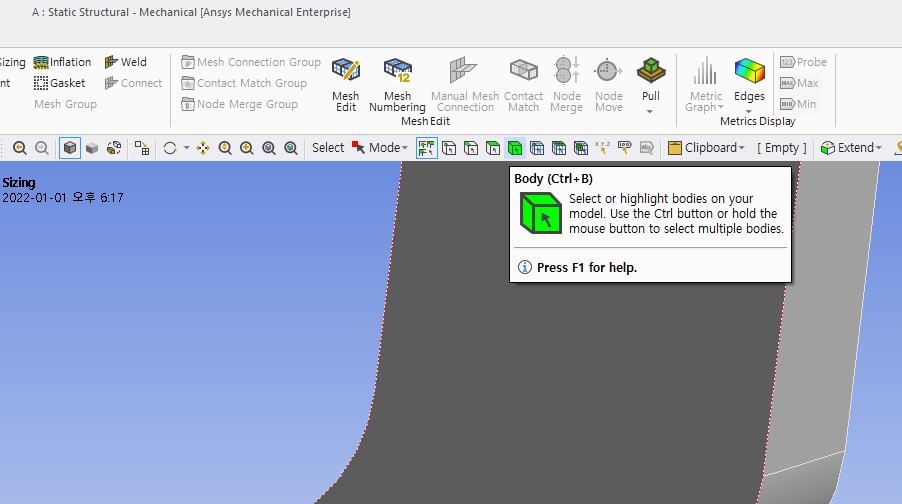

Body

- Sizing후 Body를 선택하고 Size를 입력하면 Body 전체의 mesh를 바꿀 수 있음



출처 : Youtube '내 마음대로 해석하기'

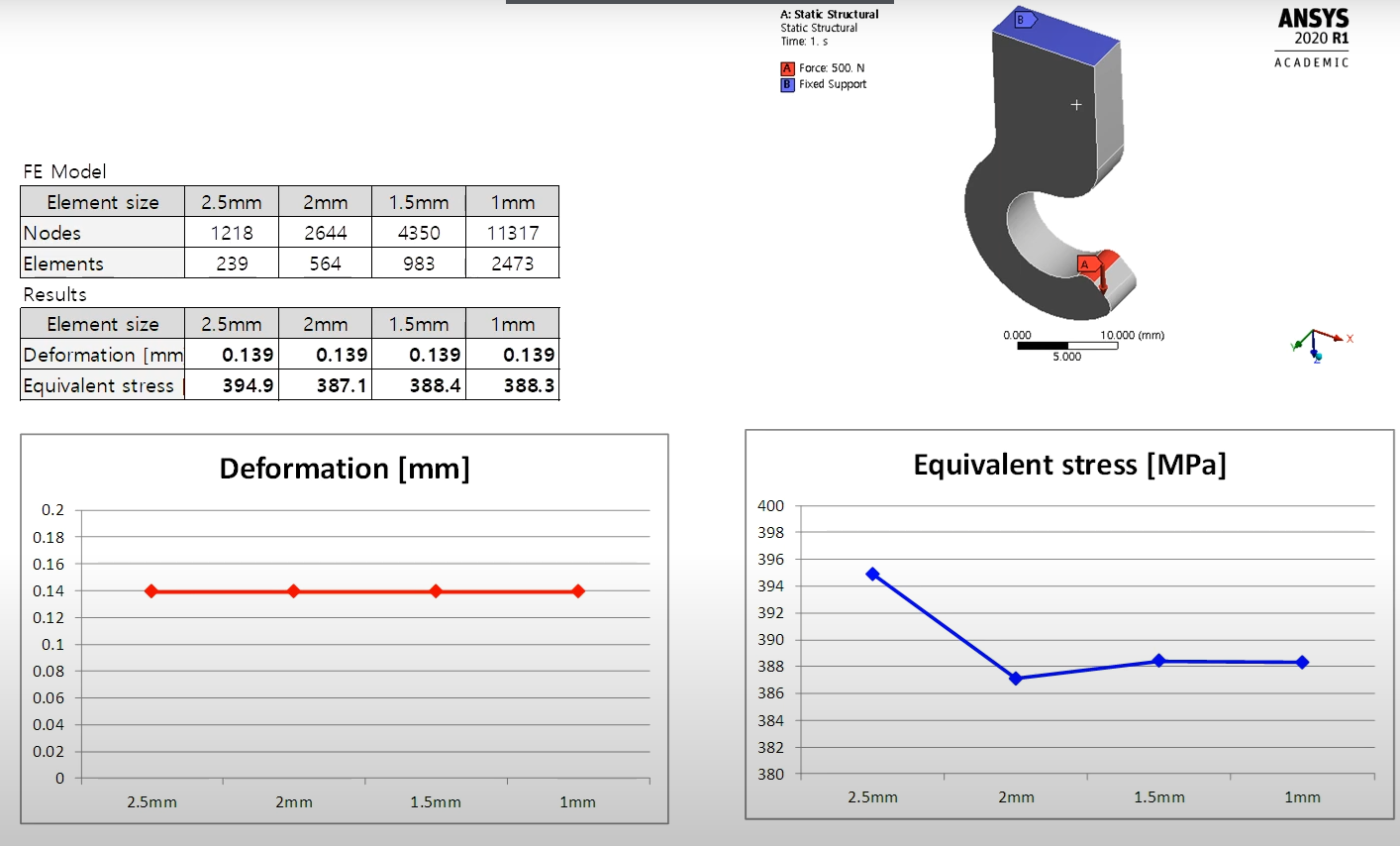

- element의 Size에 따라 값의 차이가 나타남(최대 변형률, 최대 응력 비교) -> 적절한 Sizing을 통해 단시간에 효율적으로 해석하려는 자세가 필요
