Matlab 실습 5. Bode 선도, 대역폭



문제 : \( T(s)=300/(s^2+20s+300) \)에서 Bode선도와 -3dB이 되는 주파수(대역폭)을 구해보자.



코드 :

clear all, close all

w=logspace(-1,3,400);

nt=300; dt=[1 20 300];

syst=tf(nt,dt);

[mag,phase]=bode(syst,w);

magdB=20*log10(mag);

index=1;

for i=1:length(w)-1

if magdB(i)>-3

index=index+1;

else index=index;

end

end

BW=w(index), bode(syst,w), grid



결과 :



BW =

   20.6914

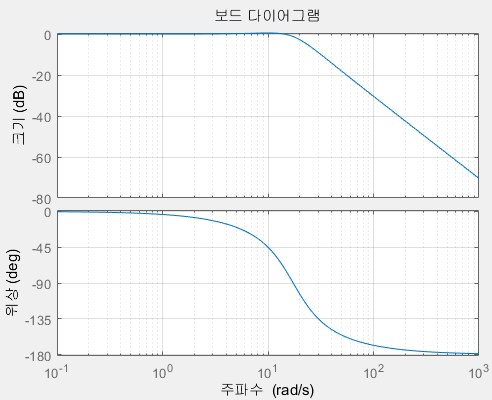

그래프

- Bode 선도는 x좌표가 log scale이다.

- Bdoe 선도는 크기와 위상이 나타난다.

- step과 마찬가지로 값을 때로 출력할수 있고, 바로 그래프를 그릴 수 있다.
