[Matlab] 4.내장함수, 그래픽-1

- help elfun : 기본적인 함수에 대한 설명







- doc elfun : 새로운 페이지에 함수에 대한 설명 나타남



---

- plot(X,Y) : X에 대한 Y의 함수를 그린다. 행렬(벡터)의 크기가 같아야 한다.

- plot(X,Y,LineSpec) : 선 스타일 마커기호, 색을 설정한다



* LineSpec - 선 스타일, 마커, 색

예: '--or'은 원 마커로 표시된 빨간색 파선



선 스타일설명



-	실선
--	파선
:	점선
-.	일점 쇄선





마커설명



'o'	원
'+'	플러스 기호
'*'	별표
'.'	점
'x'	십자
'_'	가로선
'|'	세로선
's'	정사각형
'd'	다이아몬드
'^'	위쪽 방향 삼각형
'v'	아래쪽 방향 삼각형
'>'	오른쪽 방향 삼각형
'<'	왼쪽 방향 삼각형
'p'	펜타그램
'h'	헥사그램





색설명



y	노란색
m	자홍색
c	녹청색
r	빨간색
g	녹색
b	파란색
w	흰색
k	검은색

---

- plot(X1,Y1,...,Xn,Yn) : 여러개의 함수를 plotting 할 때 사용

- plot(X1,Y1,LineSpec1,...,Xn,Yn,LineSpecn) : 각 선의 선 스타일 마커유형, 색 설정







---

- plot(Y) : Y행렬의 각열을 개별적인 선으로 plotting

- plot(Y,LineSpec) : 선 스타일, 마커 기호, 색 설정









---

- plot(___,Name,Value) : 하나 이상의 Name,Value 쌍의 인수를 사용하여 line 속성을 지정



* Name,Value

예1: 'Marker','o','MarkerFaceColor','red'

예2:



plot(x,y,'--gs',...
    'LineWidth',2,...
    'MarkerSize',10,...
    'MarkerEdgeColor','b',...
    'MarkerFaceColor',[0.5,0.5,0.5])

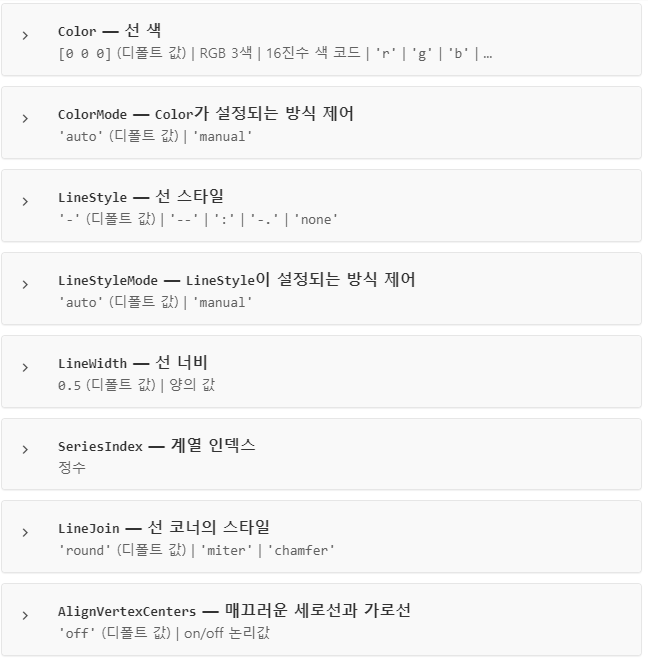

선

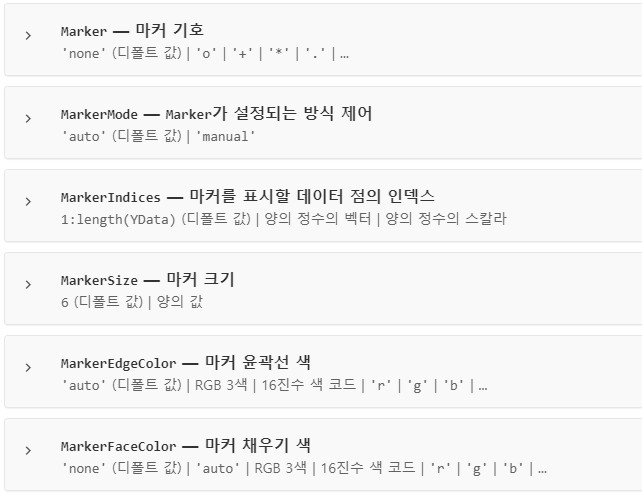

마커

---

- plot(__,ax) : 현재 좌표축(gca) 대신 ax로 지정된 좌표축에 선을 만듦



예 :

x=[1 : 10]

y=sin(x)

y2=sin(2*x)

ax1=nexttile

plot(ax1, x, y)

ax2=nexttile

plot(ax2, x, y2)

figure



* tiledlayout(m,n)

현재 Figure에 여러 플롯을 표시하기 위한 타일 형식 차트 레이아웃을 만듭니다. 이 레이아웃에는 최대 m*n개의 플롯을 표시할 수 있는 고정된 m×n 타일 배열이 있습니다. Figure가 없는 경우 MATLAB®은 Figure를 만들어 레이아웃을 배치합니다. 현재 Figure에 기존 좌표축 또는 레이아웃이 포함된 경우 MATLAB은 해당 레이아웃을 새 레이아웃으로 바꿉니다.

타일 형식 차트 레이아웃에는 전체 Figure 또는 부모 컨테이너를 포함하는 보이지 않는 타일 그리드가 포함됩니다. 각 타일은 플롯을 표시할 좌표축을 포함할 수 있습니다. 레이아웃을 생성한 후에는 nexttile 함수를 호출하여 axes 객체를 레이아웃에 배치합니다. 그런 다음, 플로팅 함수를 호출하여 좌표축에 플로팅합니다.



*nexttile

axes 객체를 만들고 현재 Figure에 있는 타일 형식 차트 레이아웃의 다음 빈 타일에 배치합니다. 현재 Figure에 레이아웃이 없을 경우 nexttile은 새 레이아웃을 만들고 'flow' 타일 배열을 사용하여 이 레이아웃을 구성합니다. 결과 axes 객체가 현재 좌표축이며, 따라서 다음 플로팅 명령이 여기에 플로팅할 수 있습니다.



(1) tiledlayout(m,n)으로 표 형태의 차트 행과 열 개수를 만든다



(2) nexttile()로 n번쨰 타일에 축을 생성한다



(3) plot을 이용해 n번째 타일에 그래프를 그린다





---

title('My Title')



: 그래프에 My Title이라는 제목 생성



xlabel('Population')



: 그래프의 x축에 Population이라는 레이블 생성



ylabel('Population')



: 그래프의 y축에 Population이라는 레이블 생성





* ('txt', 'txt') 시 2줄로 작성 가능

---

grid on



: 좌표축에 그리드 선 표시



grid(ax2,'on')



: 특정 좌표축에 그리드 선 표시 (ax2=nexttile이 선행되어야 함)
